Dump d'une EEPROM 24LC256

Reconnaissance

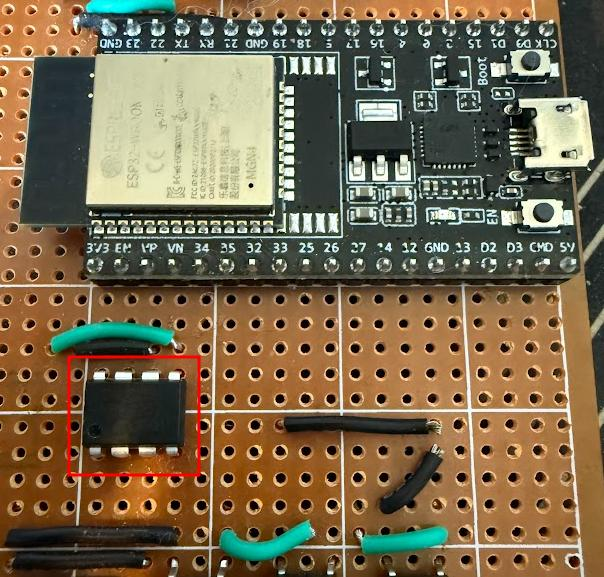

La 24LC256 est une EEPROM de 256 kbit (32 Ko) communiquant en I2C. On la repère sur la carte à sa référence sérigraphiée et à son boîtier (souvent SOIC-8 ou DIP-8).

Attaque

Dump du contenu

Le contenu d’une EEPROM peut être dumpé à l’aide d’un composant tiers (Arduino, Raspberry Pi, programmateur).

Avant de procéder, il est préférable de connaître l’adresse I2C utilisée par le device. À partir de la référence de l’EEPROM, on détermine également le câblage à effectuer. Pour une 24LC256 :

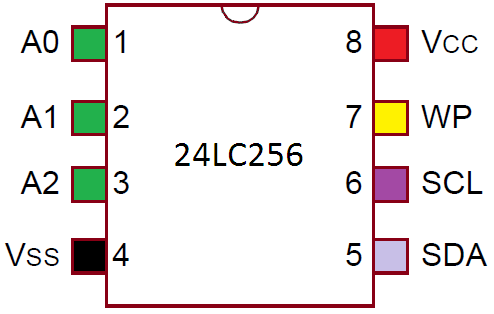

Câblage (wiring)

WP correspond à Write Protection (protection en écriture) : si cette broche est reliée à GND, l’écriture sur l’EEPROM est possible. Dans le cadre d’une lecture, son état n’a pas d’incidence.

Les broches A0/A1/A2 permettent de faire varier l’adresse I2C de l’équipement si elles sont reliées à VCC. Il est ainsi possible de placer jusqu’à 8 EEPROM en parallèle sur le même bus : chaque broche portée à 1 modifie un bit d’adresse, soit 2³ = 8 adresses possibles (0x50 à 0x57).

Broche	Connexion
VCC	5 V (ou 3,3 V selon la cible)
GND (VSS)	GND
WP	GND ou rien
A0 / A1 / A2	GND ou rien (adresse 0x50)
SDA	Broche I2C SDA
SCL	Broche I2C SCL

Arduino

Croquis complet qui lit toute l’EEPROM par blocs et affiche le contenu en hexadécimal sur le port série :

#include <Wire.h>

#define EEPROM_ADDR 0x50   // Adresse I2C par défaut de la 24LC256
#define EEPROM_SIZE 32768  // Taille totale en octets (32 Ko)
#define CHUNK_SIZE 32      // Lecture par petits blocs (meilleures performances)

void setup() {
  Wire.begin();
  Serial.begin(9600);

  Serial.println("Dumping EEPROM data...");
  dumpEEPROM();
}

void loop() {
  // Rien à faire ici
}

// Dump complet de l'EEPROM
void dumpEEPROM() {
  uint8_t buffer[CHUNK_SIZE]; // Tampon temporaire
  for (uint16_t address = 0; address < EEPROM_SIZE; address += CHUNK_SIZE) {
    readFromEEPROM(address, buffer, CHUNK_SIZE);
    printBuffer(address, buffer, CHUNK_SIZE);
  }
  Serial.println("Dump complete!");
}

// Lecture d'un bloc depuis l'EEPROM
void readFromEEPROM(uint16_t address, uint8_t* buffer, size_t length) {
  Wire.beginTransmission(EEPROM_ADDR);
  Wire.write((address >> 8) & 0xFF); // Octet de poids fort de l'adresse mémoire
  Wire.write(address & 0xFF);        // Octet de poids faible
  Wire.endTransmission();

  Wire.requestFrom(EEPROM_ADDR, length);
  for (size_t i = 0; i < length; i++) {
    if (Wire.available()) {
      buffer[i] = Wire.read();
    }
  }
}

// Affichage lisible du tampon (adresse + octets hexadécimaux)
void printBuffer(uint16_t address, uint8_t* buffer, size_t length) {
  Serial.print("0x");
  Serial.print(address, HEX);
  Serial.print(": ");
  for (size_t i = 0; i < length; i++) {
    if (buffer[i] < 16) Serial.print("0"); // Zéro de tête pour les valeurs sur un chiffre
    Serial.print(buffer[i], HEX);
    Serial.print(" ");
  }
  Serial.println();
}

On récupère ensuite la sortie du moniteur série et on reconstitue le fichier binaire à partir du dump hexadécimal (script Python, ou capture puis conversion).

Raspberry Pi (i2c-tools)

Sur une Raspberry Pi, avec l’EEPROM sur le bus I2C et i2c-tools installé :

# Vérifier la présence de la puce (adresse attendue : 0x50)
i2cdetect -y 1

# Lire octet par octet et rediriger vers un fichier (exemple simplifié)
# En pratique, on scripte l'incrément d'adresse sur 16 bits.
i2cget -y 1 0x50 0x00 b

Pour un dump propre, un petit script Python via smbus2 gère l’adressage 16 bits et écrit un dump.bin exploitable.

Raspberry Pi Pico

Le RP2040 possède deux contrôleurs I2C. En MicroPython :

from machine import I2C, Pin

i2c = I2C(0, sda=Pin(0), scl=Pin(1), freq=100000)

EEPROM = 0x50
SIZE = 32768
CHUNK = 32

with open("dump.bin", "wb") as f:
    for addr in range(0, SIZE, CHUNK):
        # Adresse mémoire sur 2 octets (16 bits)
        i2c.writeto(EEPROM, bytes([(addr >> 8) & 0xFF, addr & 0xFF]))
        data = i2c.readfrom(EEPROM, CHUNK)
        f.write(data)

print("Dump terminé")

Analyse du dump

Une fois le binaire récupéré, on l’inspecte comme un firmware : chaînes de caractères (strings), structures de configuration, éventuels secrets.

strings -n 6 dump.bin | less

Protections

• Ne pas stocker de secrets en clair dans l’EEPROM (chiffrer les données sensibles).
• Activer la protection en écriture (WP) quand la persistance n’est pas requise.
• Vérifier l’intégrité des données côté firmware.
• Restreindre l’accès physique à la carte.
